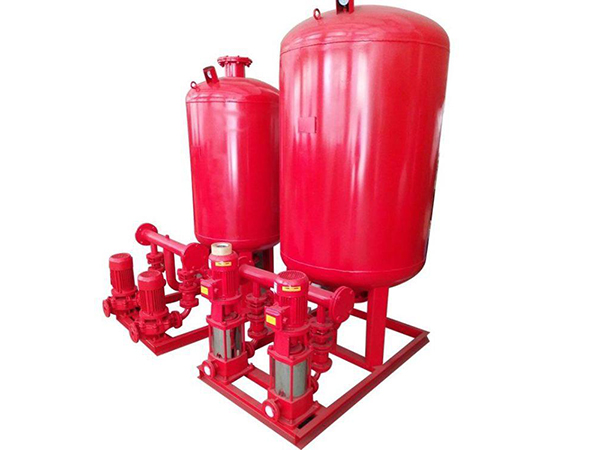

消防穩壓供水裝置產品介紹
一、制造標準：建筑標準設計圖集98S205；
二、選用材質：主體材質為Q235A，表面防腐處理；
三、使用范圍：適用于多層和高層建筑工程有增壓要求的消火栓給水系統及自動噴水滅火系統等各類消防給水系統。
四、產品介紹：該設備由隔膜式氣壓罐、增壓泵、電控箱、儀表和管路附件等組成，本設備的較高工作壓力分別為0.6mpa、1.0mpa、1.6mpa，消防儲水容積大于150L、300L、450L，穩壓水容積大于50L，用于消火栓系統時，水槍每股流量為2.5L/S、5L/S，充實水柱長度為7M、10M、13M；用于自動噴水系統時，每個噴頭流量為1.0L/S，噴頭壓力為0.1MPA。 該產品是為消防滅火工程配套的設備，主要作用：保持水滅火管網的消防壓力，發生火警打開水滅火設備能立即噴出充實水柱，給報警聯動啟動大消防泵贏得30秒以上的初期滅火撲救時間，直至消防主泵全負荷啟動進行，由于該設備能始終保持管網壓力，使管網不存空氣啟動大消防泵不打嗆管網無顫動危險。
工作原理：消防增壓穩壓設備是通過隔膜將氣水分開。一次充氣常年運行使用，工作時起動水泵水室進水，水壓升高，氣室的氣體被壓縮。水泵在設定的高壓停車，當水壓下降時，氣室氣體膨脹，隔膜收縮，壓迫水室出水，在設定的壓差低壓時補水泵啟動，這樣周而復始，通過電接點壓力表和自動控制箱控制連續供水。
五、產品特點：
1、隔膜罐一次充氣持久使用，能防止水質污染。
2、設備占地小投資省，自動運行。
3、故障保護，故障自動切換。
4、可與控制中心聯網（可根據設計）
六、選型及技術要求
YH（L）消防專用增壓穩壓給水設備(立式隔膜罐)性能參數表
|
序號 |
設備型號 |
消防 |
立式隔膜式氣壓罐 |
配用水泵 |
設備運行重量(㎏) |
運行壓力(MPa) |
||||
|
|
|
|
型號規格 |
消防儲水容積(L) |
流量 |
揚程 |
功率 |
|
|
|
|
|
|
|
|
標定 |
實際 |
M3/h |
M |
Kw |
|
|
|
1 |
LX(L)-Ⅰ-X-7 |
0.10 |
SQL800×0.6 |
300 |
319 |
3 |
40 |
1.5 |
1487 |
0.26-0.31 |
|
2 |
LX(L)-Ⅰ-Z-10 |
0.16 |
SQL800×0.6 |
150 |
159 |
3 |
40 |
1.5 |
1463 |
0.26-0.31 |
|
3 |
LX(L)-Ⅰ-X-10 |
0.16 |
SQL800×0.6 |
300 |
319 |
3 |
50 |
1.5 |
1509 |
0.26-0.42 |
|
4 |
LX(L)-Ⅰ-X-13 |
0.22 |
SQL1000×0.6 |
300 |
329 |
3 |
40 |
1.5 |
2362 |
0.35-0.40 |
|
5 |
LX(L)-Ⅰ-XZ-10 |
0.16 |
SQL1000×0.6 |
450 |
480 |
3 |
40 |
1.5 |
2362 |
0.33-0.38 |
|
6 |
LX(L)-Ⅰ-XZ-13 |
0.22 |
SQL1000×0.6 |
450 |
452 |
3 |
50 |
1.5 |
2362 |
0.41-0.46 |
|
7 |
LX(L)-Ⅱ-Z-A |
0.22-0.38 |
SQL800×0.6 |
150 |
159 |
3 |
60 |
2.2 |
1487 |
0.53-0.60 |
|
8 |
LX(L)-Ⅱ-Z-B |
0.38-0.50 |
SQL800×1.0 |
150 |
159 |
3 |
80 |
2.2 |
1548 |
0.68-0.75 |
|
9 |
LX(L)-Ⅱ-Z-C |
0.50-0.65 |
SQL1000×1.5 |
150 |
206 |
3 |
90 |
2.2 |
1670 |
0.81-0.86 |
|
10 |
LX(L)-Ⅱ-Z-D |
0.65-0.85 |
SQL1000×1.5 |
150 |
206 |
3 |
110 |
3.0 |
1736 |
1.04-1.10 |
|
11 |
LX(L)-Ⅱ-Z-E |
0.85-1.00 |
SQL1000×1.5 |
150 |
206 |
3 |
130 |
4.0 |
1744 |
1.21-1.27 |
|
12 |
LX(L)-Ⅱ-X-A |
0.22-0.38 |
SQL1000×0.6 |
300 |
302 |
3 |
60 |
2.2 |
2934 |
0.55-0.60 |
|
13 |
LX(L)-Ⅱ-X-B |
0.38-0.50 |
SQL1000×1.0 |
300 |
302 |
3 |
80 |
2.2 |
2544 |
0.70-0.75 |
|
14 |
LX(L)-Ⅱ-X-C |
0.50-0.65 |
SQL1000×1.5 |
300 |
302 |
3 |
100 |
3.0 |
2739 |
0.88-0.93 |
|
15 |
LX(L)-Ⅱ-X-D |
0.65-0.85 |
SQL1200×1.5 |
300 |
355 |
3 |
130 |
4.0 |
2753 |
1.05-1.11 |
|
16 |
LX(L)-Ⅱ-X-E |
0.85-1.00 |
SQL1200×1.5 |
300 |
355 |
3 |
150 |
4.0 |
2780 |
1.21-1.26 |
|
17 |
LX(L)-Ⅱ-XZ-A |
0.22-0.38 |
SQL1200×0.6 |
450 |
474 |
3 |
60 |
2.2 |
3706 |
0.53-0.58 |
|
18 |
LX(L)-Ⅱ-XZ-B |
0.38-0.50 |
SQL1200×1.0 |
450 |
474 |
3 |
80 |
2.2 |
4012 |
0.68-0.73 |
|
19 |
LX(L)-Ⅱ-XZ-C |
0.50-0.65 |
SQL1200×1.0 |
450 |
474 |
3 |
100 |
3.0 |
4026 |
0.87-0.92 |
|
20 |
LX(L)-Ⅱ-XZ-D |
0.65-0.85 |
SQL1200×1.5 |
450 |
474 |
3 |
120 |
4.0 |
4169 |
1.12-1.17 |
|
21 |
LX(L)-Ⅱ-XZ-E |
0.85-1.00 |
SQL1200×1.5 |
450 |
474 |
3 |
140 |
4.0 |
4221 |
1.30-1.35 |
